點膠工藝整體解決方案服務商
攝像頭模組點膠應用：攝像頭模組外觀
攝像頭模組外觀
模組構造圖
筆記本攝像頭模組
攝像頭模組類型
lCCD
Charge Couple Device：電荷耦合器件
lCMOS
Complementary Metal Oxide Semiconductor ：互補金屬氧化物半導體
CCD與CMOS對比
CCD傳感器模塊日本廠商主導，CMOS傳感器模組美國、韓國廠商主導。
生產工藝流程
攝像頭封裝
COB(Chip On Board)
CSP(Chip Scale Package)
手機攝像頭新技術1
被照式CMOS
手機攝像頭新技術2
Pureview
需要的點膠應用
| Sensor的Underfill |
|
|
|
Holder與PCB板接縫處四邊 |
|
|
|
Lens與Holder接縫 |
|
|
Holder與PCB板接縫處

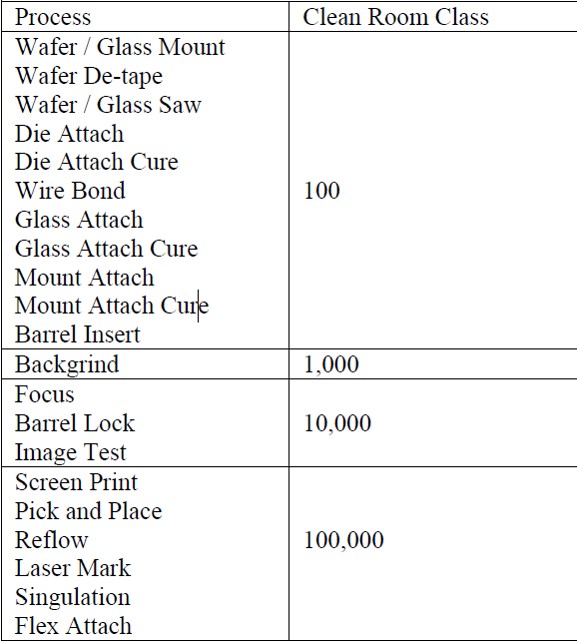

 Holder即右表格的Mount的固定需要100等級的無塵室，否則容易出現上圖的sensor污染。 |
|
我們的機會
Lens與Holder接縫點膠工藝
SPSI提供的方案
1、全自動在線式噴射點膠系統SP-77
 Holder即右表格的Mount的固定需要100等級的無塵室，否則容易出現上圖的sensor污染。 |
 NS-77 外形尺寸770*1400*1450mm(W*D*H)。 |
| 型號 | SP-77 | 備注 |
| 外形尺寸(W * D * H) | 770*1400*1450 mm | |
| 點膠區域(W * D) | 350*475 mm | |
| 軌道高度 | 890 ~950mm | |
| 軌道承重(含夾具) | 4.5kg | |
| 最大基板厚度 | 6mm | |
| 定位精度(高速狀態) | ± 20um@3 σ (X\Y\Z) | |
| 重復精度(高速狀態) | ±12.5um@3 σ (X\Y\Z) | |
| 最大速度&加速度 | 1m/s 1g(X/Y) | |
| 噴射閥 | NS-6500 | |
| 測高系統 | 非接觸式激光傳感器 | 選配 |
| 承重系統 | 瑞士精密天平精度等級 0.1mg | 選配 |
| 視覺定位系統 | 工業 CCD | |
| 工廠要求 | 電壓 220V ， 50~60HZ ，電流 10A ，最小氣壓 0.65MPa | |
| 計算機與軟件 | Windows 7 系統下基于 C++ 下開的發軟件 |
SP-77點膠過程
提供的方案
3、離線式噴射點膠SS-300+DJ-9500
| 規格 | SS-300 |
| 工作范圍 mm | 31 0 × 310 × 90 |
| 定位精度 | ±0.01 |
| XY 軸最大速度 | 800x800 mm /s |
| 驅動方式 | 交流 伺服 + 絲桿 |
| Z 軸負載 | 7kg |
| Y 軸工作臺負載 | 15 kg |
| 圖像識別速度 | 標準 50ms/dot |
| CCD 像素 | 324K Pixel(656× 494) |
| 分辨率 | 0.011 × 0.11 /pixel |
| 識別范圍 | 6.5 × 4.5 |
| 光源 | 同軸 LED 光源 |
SS-300點膠過程
離線式噴射點膠系統SS-300+DJ-9500
